奧氏體不銹鋼基體組織為奧氏體，在加熱和冷卻過(guò)程中不發(fā)生馬氏體相變，沒(méi)有淬硬性。

     奧氏體熱處理的目的是提高耐蝕性，消除第二相帶來(lái)的不利影響，消除應(yīng)力，或使已經(jīng)加工硬化的材料得到軟化。

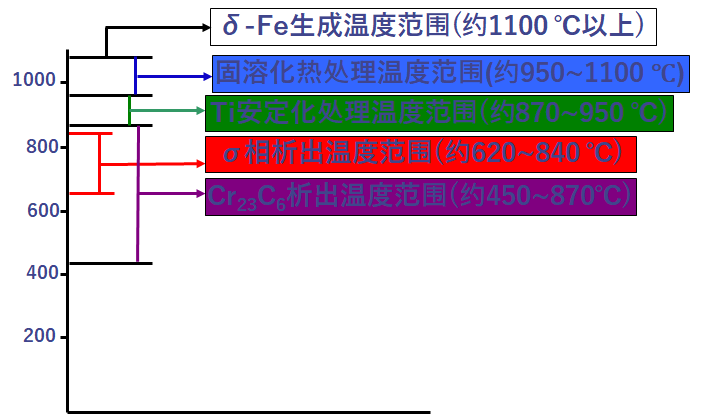

(1)析出物生成溫度

(2)合金碳化物的析出與溶解

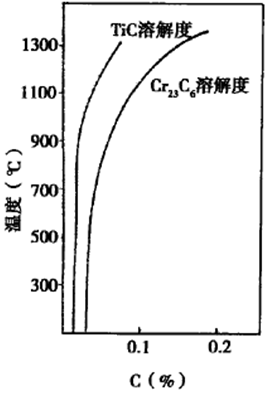

1) 碳溶解度

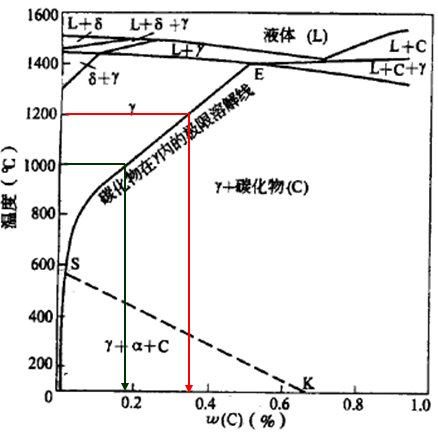

     304(18Cr-8Ni)，1200℃碳的溶解度0.34%，1000℃碳的溶解度0.18%，600℃碳的溶解度0.03% 。

      304碳含量不大于0.08%，1000℃以上碳固溶于奧氏體中，由于碳原子半徑小，所以溫度降低時(shí)碳原子沿著晶界析出。

18Cr-8Ni

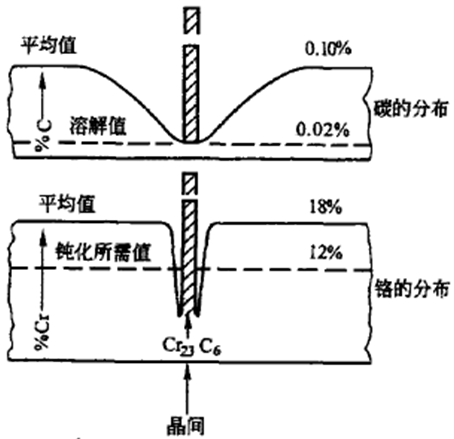

2)晶間貧鉻

• 碳溶解度：溫度降低，溶解度降低。

• 碳原子半徑：原子半徑小，溶解度降低，沿晶界析出。

• 穩(wěn)定性：析出碳原子不穩(wěn)定，與Cr、Fe產(chǎn)生穩(wěn)定的Cr₂₃C₆或(FeCr)₂₃C₆ 。

• 原子擴(kuò)散速率 ：碳原子半徑小，擴(kuò)散速率較大。鉻原子半徑大，擴(kuò)散速率較小。

(3)σ相

1）產(chǎn)生條件

• 620~840℃溫區(qū)，長(zhǎng)時(shí)間加熱。

• 加入鐵素體形成元素，如Ti、Nd等。

• 采用形成鐵素體形成元素高的焊條焊縫中。

• 以Mn、N代Ni的奧氏體中。

2）不利影響

• 降低塑性，特別是沖擊韌性。

• σ相是富金屬間化合物，形成時(shí)易導(dǎo)致晶間腐蝕，Cl^-介質(zhì)中點(diǎn)蝕。

(4)δ-鐵素體

1）產(chǎn)生條件

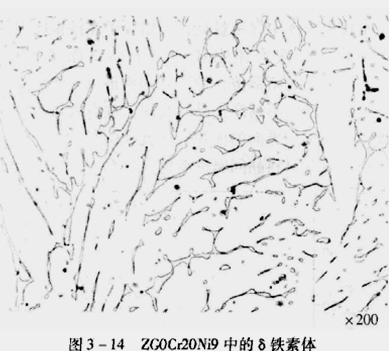

• 鑄造的鉻-鎳奧氏體不銹鋼，鑄態(tài)化學(xué)成分不均勻，鐵素體形成元素偏聚區(qū)。

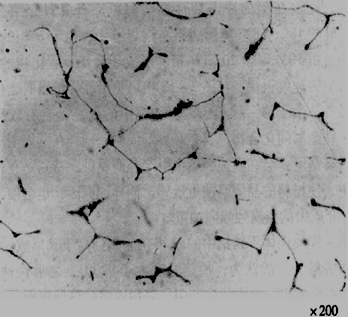

• 一些奧氏體不銹鋼的焊縫組織中。

2）有利影響

• 含5-20%δ-鐵素體，減少晶間腐蝕。

• 提高屈服強(qiáng)度。

• 在低應(yīng)力條件下可降低應(yīng)力腐蝕的敏感性。

• 焊接時(shí)，減少焊接熱裂紋形成的可能性。

3）不利影響

    壓力加工時(shí)易形成裂紋(兩種組織變形能力不同)。

(1) 固溶化處理

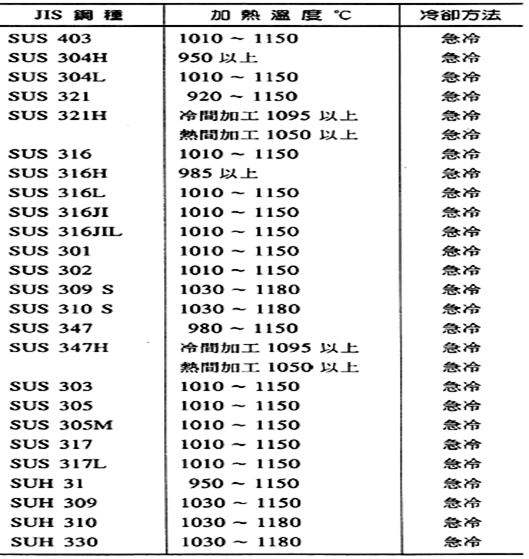

1) 固溶化處理溫度：950-1150℃

2) 保溫時(shí)間：比一般合金鋼長(zhǎng)20-30%。

3) 冷卻：碳化物形成溫度區(qū)間(450-850℃)需快冷。

     冷卻方式有以下原則：

• 鉻含量大于22%，且鎳含量較高；

• 碳含量大于0.08%；

• 碳含量不大于0.08%但有效尺寸大于3mm的不銹鋼，選用水冷；

• 碳含量不大于0.08%，有效尺寸小于3mm的不銹鋼，選用風(fēng)冷；

• 有效尺寸小于0.5mm的薄件可空冷。

(2) 安定化處理

     安定化處理是含Nd或Ti的奧氏體不銹鋼采用的熱處理方法。

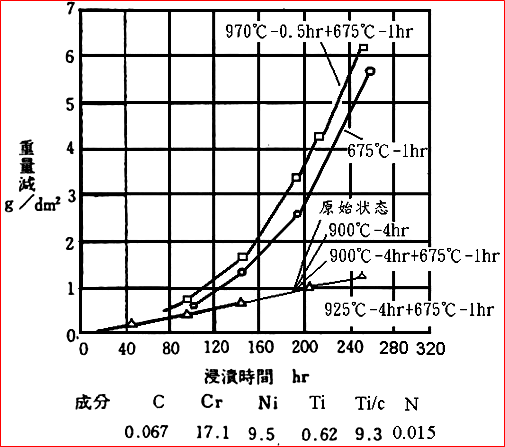

1)安定化處理溫度：高于鉻的碳化物溶解溫度(450-870℃)低于或略高于TiC和NbC的溶解溫度（750-1120℃）。一般推薦為870-950 ℃。

2) 保溫時(shí)間：2-4小時(shí)(依工件形狀，合金元素等）。厚度或直徑為25mm的保溫時(shí)間2小時(shí)，超過(guò)的加計(jì)1小時(shí)。

3) 冷卻：較小的冷卻速度，如空冷或爐冷。

(3) 去應(yīng)力退火

     奧氏體不銹鋼的去應(yīng)力退火工藝，應(yīng)根據(jù)奧氏體不銹鋼的材質(zhì)、使用環(huán)境、消除應(yīng)力的目的及工件形狀尺寸等情況選擇。

2)去應(yīng)力退火的目的：

• 去除殘余應(yīng)力，降低應(yīng)力腐蝕破裂；

• 保證工件最終尺寸的穩(wěn)定性。

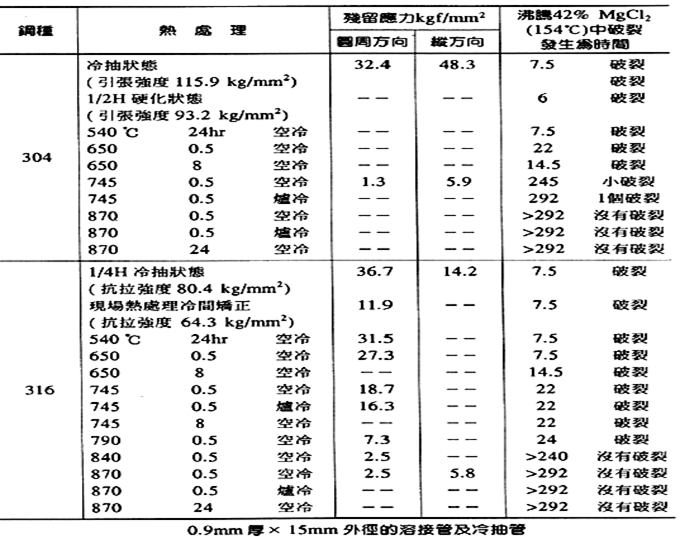

3) 應(yīng)力腐蝕破壞

4) 去應(yīng)力退火方法

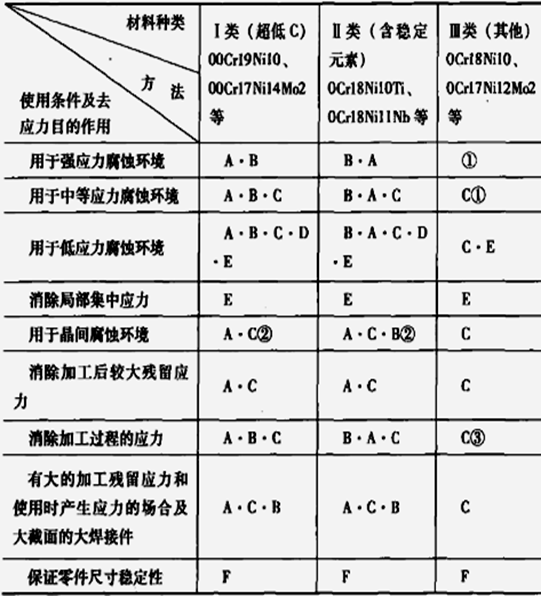

說(shuō)明：表中方法順序?yàn)閮?yōu)先選擇順序

A：1010-1120℃加熱保溫后緩慢冷卻。

B：850-900℃加熱保溫后緩慢冷卻。

C：1010-1120℃加熱保溫后快速冷卻。

D：480-650 ℃加熱保溫后緩慢冷卻。

E：430-480 ℃加熱保溫后緩慢冷卻。

F：200-480 ℃加熱保溫后緩慢冷卻

保溫時(shí)間：按每25mm，保溫1-4h，較低溫度時(shí)采用較長(zhǎng)保溫時(shí)間。

注：

?在較強(qiáng)應(yīng)力腐蝕環(huán)境工作，最好選用Ⅰ類(lèi)鋼A處理，或Ⅱ類(lèi)鋼B處理。

?工件在制作過(guò)程中，產(chǎn)生敏化情況下應(yīng)用。

?如果工件在最終加工后進(jìn)行C處理時(shí)，此時(shí)可采用A或B處理。
