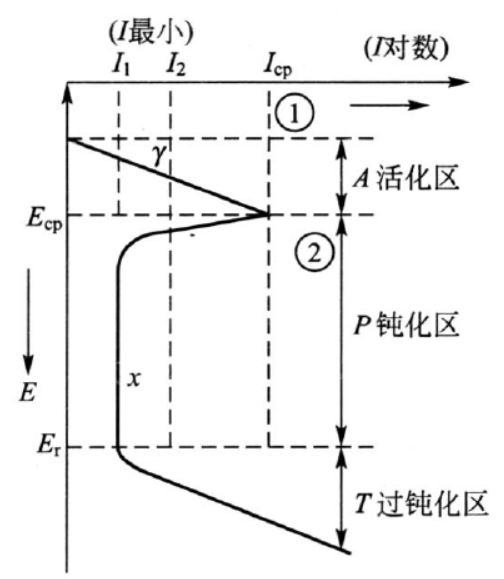

常用的Fe、Cr、Ni、Ti等金屬的陽極極化過程具有獨特的極化形式。陽極通路后，陽極電位升高，陽極電流(腐蝕速度)隨之變化，幾乎有著相同的規(guī)律，極化曲線的典型形式如下圖所示。隨著陽極極化電位的升高，腐蝕電流不是均勻的降低，而是先增加，然后減少到最小，并保持這個電流經(jīng)一定的電位升高階段，然后電流再增加。這類極化曲線稱為具有活化、鈍化轉(zhuǎn)變的陽極極化曲線，并把這類曲線分為3個區(qū)域：活化區(qū)（A）、鈍化區(qū)（B）、過鈍化區(qū)（T）。

一般金屬固溶體的電極電位總是比其他化合物的電極電位低，所以在腐蝕過程中，金屬固溶體總是作為陽極而被腐蝕。提高鐵的電極電位，即可提高耐蝕性。

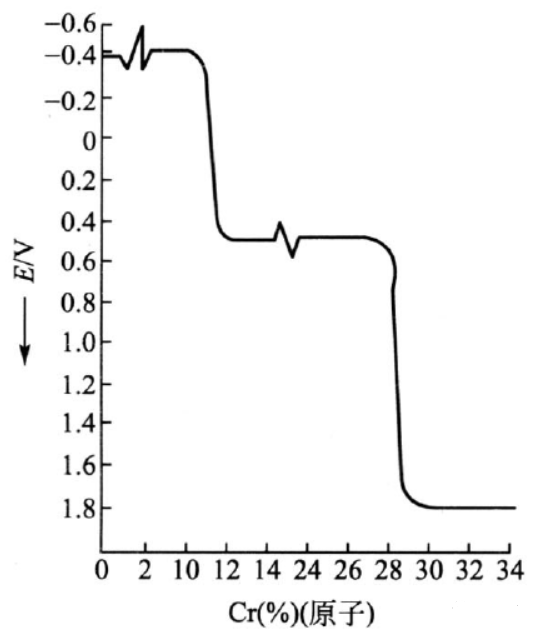

研究表明，當Cr加入鐵中形成固溶體時，鐵固溶體的電極電位能顯著提高，如下圖所示。材料電極電位的提高，可使材料的耐蝕性得到明顯改善。
